 一、產品簡介
SD－QY型乳化液排霧過濾器吸收國外同類產品的先進技術后開發的，應用于去除鋼鐵企業冷軋廠冷軋工藝中產生的油霧、乳化液霧、汽霧等污物，用于乳化液和空氣的分離。整套設備包括：1、過濾器本體；2、一二級過濾分離裝置；3、整流裝置；4、流量自動調節裝置（風門）；5、自動噴洗裝置；6、排污收集裝置；7、吊取裝置等。其中一二級過濾分離裝置采用不銹鋼絲網夾纖維混合濾芯，整個過濾和清洗均由PLC控制柜控制執行。
二、結構特點和工作原理
本產品結構比較復雜，是集各種裝置和機構的成套專用設備，自動化程度高。工作時乳化液霧被引入入口端，由整流裝置整流，以獲得******的氣流組織，進出口風門均處于全開位置，氣體依次流入一級過濾區和二級過濾區，氣體中的乳化液霧、油霧、煙霧微粒被濾芯吸附，清潔氣體通過濾芯流入出口端，經整流后平穩、均勻地流入下游管道。隨著過濾的進行，吸附在濾芯表面的雜質越來越多，并嚴重影響氣體流過時，風門關閉，清洗裝置打開，進行脈沖式或連續式汽水合洗。清洗結束后，清洗裝置關閉，風門打開，進入下一個過濾/清洗循環。由于污物成分復雜并含有油類雜質，必要時可以離線清洗或更換。
三、產品特點
1、本設備采用一、二級混合纖維濾芯的方式來分離空氣中的乳化液霧，一級濾芯采用屏障式，二級濾芯采用 W型波浪式，以獲得******的過濾效果；
2、進氣、出氣均采用整流方式，使得氣流組織分布穩定、均勻，有利于過濾平穩進行，保護濾芯不受紊流影響；
3、流量自動調節裝置可以使得氣流量由0～******值自由調節，以適應過濾/清洗/節流的需要；
4、自動噴洗裝置可以噴洗完整的濾芯表面，自適應噴射頭可以避免清洗死角；
5、排污收集裝置利用水封來收集污液和避免氣體的泄漏；
6、設備帶爬梯、護欄、吊取裝置和檢修門便于操作、維護和檢修；
7、控制系統采用PLC可編程序控制器，清洗模式由壓差、時間和手動三種控制方式，自動化程度高，運行安全可靠；
8、全中文菜單式操作界面，帶密碼保護，整機操作運行簡單，維護方便。

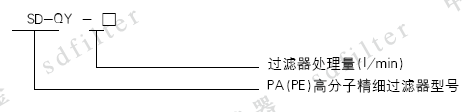

四、型號標記

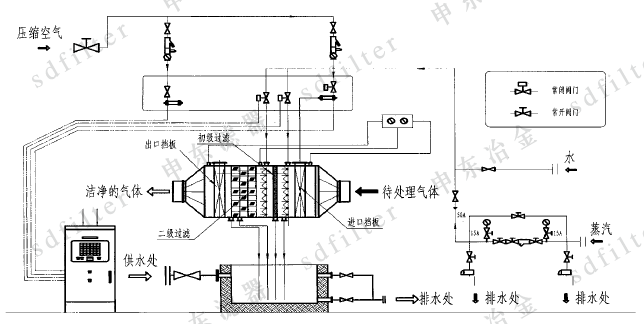

五、工作流程圖
|
