一、產品特性
SW系列汽水混合器是新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在生活、生產用熱水采暖和熱力除氧等系統中，該加熱器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，以達到加熱水的目的，調節蒸汽側閥門（手動或電動調節閥），就可得到所需溫度的熱水。
1、對于不同型號規格的加熱器，在額定流量下，加熱不同溫度的熱水所需蒸汽量可由下式計算：
D0=D1C1(T2 T1)/(i0″C2T2)=D1(qT2 qT1)/(i″C2T2)
式中： D1—額定流量(t/h) D0—所需蒸汽量(t/h) T2—加熱后的水溫(℃) C1—水在T1溫度下比熱(KJ/Kg·℃)
C2—水在T2溫度下比熱(KJ/Kg·℃) T1—進入加熱器水溫(℃) i0″—進入加熱器在壓力P0下的飽和蒸汽熱焓(KJ/Kg)

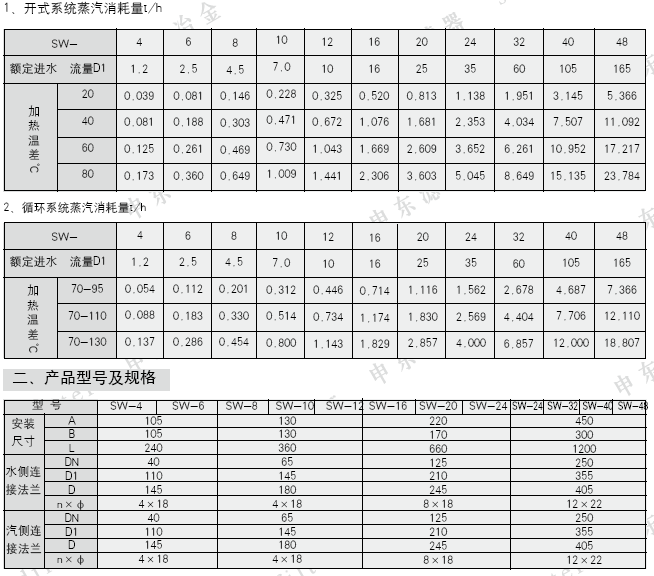

2、在額定進入流量及蒸汽壓力為0.4MPa下，不同加熱溫差與蒸汽消耗量的關系式：

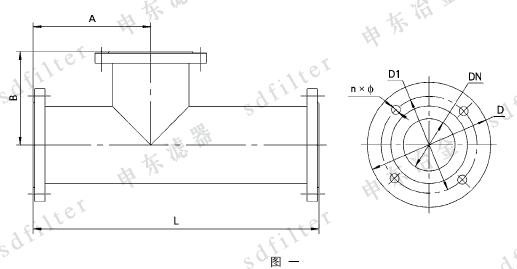

.png)
.png)
三、安裝使用說明
（一）本設備的使用條件：
1、安全運行條件：進入加熱器的蒸汽壓力——
SW-4～SW-24 P0≤1.6MPa, SW-32～SW-48 P0≤1.0MPa
2、良好運行條件：
SW-4～SW-24 P1+0.05≤ P0≤0.6MPa 式中：P0—— 蒸汽工作壓力 (MPa)
SW-32～SW-48 P1+0.05≤ P0≤0.35MPa P1——進水壓力 (MPa)
對于SW-32～SW-48產品在循環系統中，如果進水壓力較高（不能滿足P1+0.05≤P0條件時，加熱器應裝設在水泵的
吸水側，采用熱水循環泵，使之良好運行。
當熱源采用過熱蒸汽時，為降低噪聲，可采用分段加熱或蒸汽減溫。
（二）運用范圍：
1、用于熱水采暖系統中，作加熱設備，代替原面式（間接）換熱器。（圖四和圖五）
2、用于浴室加熱熱水送入水箱，代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式（花管）。（圖二）
3、用于除氧器預熱軟水（熱力除氧）。（圖三）
（三）安裝方式：本設備采用水平或垂直安裝均可。
.png)

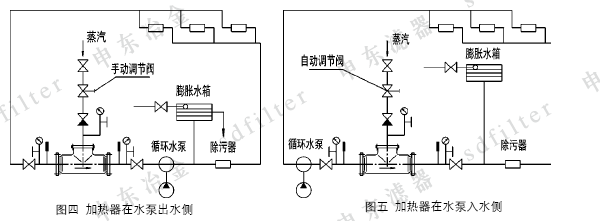

（四）在熱水采暖系統中，當動力源為電動循環泵，本加熱器可裝在水泵的出水側，見圖四，也可裝在水泵的入水側，見
圖五。當動力源為蒸汽噴射泵時，本加熱器只能安裝在噴射泵的出水側。
.png)
（五）在以電動泵為循環動力的熱水采暖系統中，本加熱器安裝在水泵進水側的條件：
A.加熱器出口水溫必須低于水泵入口壓力下沸騰的水溫，即不能使水泵入口之水汽化；
B.必須低于水泵本身允許的工作溫度。

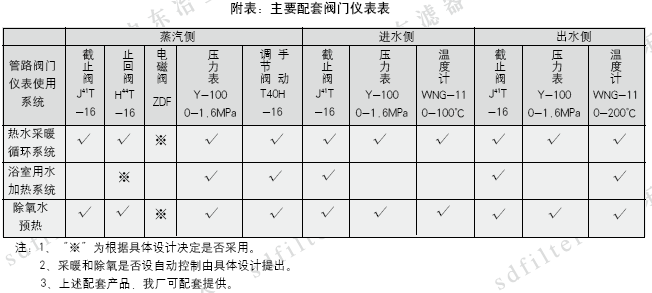

（六）使用系統中必須設置的閥門、儀表見附表；
（七）加熱器系統中所用的閥門、儀表的安裝位置可參照圖四及圖五。
（八）啟停：1.在開式系統中，先開水側閥門；后開蒸汽閥門；停止運行時，先關蒸汽閥門，再關水側閥門。
2.在循環系統中，一般水的管路閥門是開的，只啟、停水泵。因此投入使用時，先啟動水泵，后
開蒸汽閥門；停止時，先關蒸汽閥門，后停水泵。
（九）對于經常停電的熱水采暖系統，應在蒸汽管路上設置高溫電磁閥。當有電時，電磁閥處于常開位置；當
停電時，電磁閥處于關閉位置，自動截斷汽源，保障系統安全。
（十）為了防止水進入蒸汽管，故蒸汽管靠近加熱器處應裝設止回閥。
（十一）水的壓力損失：本加熱器裝設在循環水泵出口側，未加入蒸汽時，其壓力損失為50K P a；當裝在水泵
入口側，未加入蒸汽時，其壓力損失為0.15MPa左右。在加入溫差△t≥20℃的蒸汽后，其壓力損失為零。
.png)
四、訂貨須知
使用單位訂貨時，須向廠方提供以下資料，以便選擇合理的加熱器。
1、加熱水量（或循環水量）D1 （t/h；) 2、飽和蒸汽壓力P0 （MPa)；
3、進水壓力P1 （MPa；) 4、進水溫度T1 （℃)；
5、出水溫度T2 (℃) |
