一、概 述
“過濾”是當今水處理不可缺少的技術環節。SQ型全自動過濾裝置開創了國內過濾技術新潮流。從進水、過濾、出水、反沖洗及排污等全靠水力作用，實現全自動工作，無需專人操作管理。由此，將徹底取代我國幾十年所生產的，適用于水處理的各類型過濾設備，具有較高的節水、節電、節人工、占地小、排污少等優點。該裝置的應用，將使我國水處理過濾技術的重大突破，以及緩解我國水資源緊缺狀況起到積極作用，為工礦企業實現自動化管理提供了可靠的單元，該裝置的及時使用將會給國家及企業單位帶來巨大的經濟效益、社會效益及環境效益。
二、適用范圍
SQ型系列全自動過濾裝置，主要用以去除水中顆粒狀雜質懸浮物，固體物及能形成吸附沉淀的過濾，提供符合各種不同用途的工業用水及生活用水。
(1)用于城鎮、農村、工礦企事業等場所制取自來水的凈化過濾裝置。
(2)用于石油、化工、冶金、電力、紡織、醫藥、輕工、機制等生產過程的循環水旁濾裝置。
(3)用于高級賓館、別墅、酒家、商廈等水景及游泳池的凈化過程裝置。
(4)用于鍋爐軟化水及電力工業高純水系統的預處理裝置。
(5)用于食品、工業及飲料工業的給水處理裝置。
(6)用于廢水處理過程的中水道，作回用及凈化過濾裝置。
三、技術性能
SQ型全自動過濾裝置屬非電控型過濾裝置，利用預過濾水的重力壓力及機械原理實現全自動工作。
SQ型全自動過濾裝置分：重力式、壓力式二種。以下各設計參數均為重力式、壓力式另設詳圖，一經采用，即另行提供。
體外不設反沖洗水泵或水塔，進水、出水、反沖洗及排污等均不需設置操作閥門及相應的電控設施，從而節省泵房土建及大量的電控儀表及器材，無需專人操作管理，運行費用低廉。
1.節約原水，產水量高，水的利用率≥97%（詳見全國給水排水工程標準技術委員會測試資料）。
2.不設反沖洗設施，且工作水頭低(0.06MPa）所以它比國內其它過濾器節省電耗20%以上。
3.結構簡單，無任何配套設施，節省管材及土建基礎，體積小室內外均可設置，無需特殊廠房要求，因而節省基建投資，輔助設施及安裝費用。
4.主要部件為國家標準件，本體材料為碳鋼。
5.出水水質為0.5～10NTU之間，用戶可根據需要任意調節。

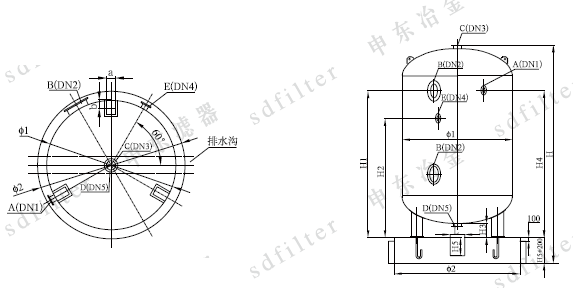

四、外形結構圖
.png)

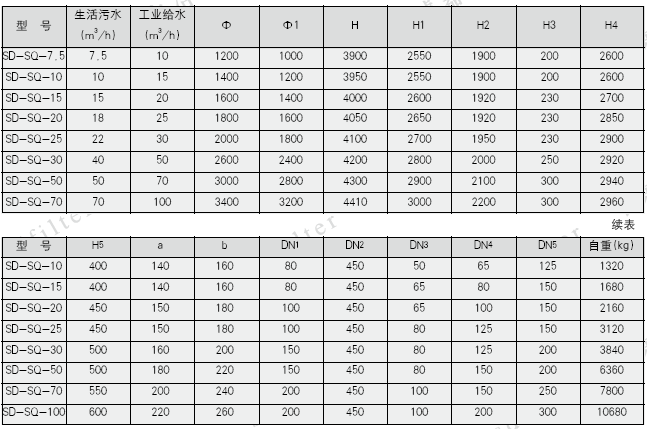

五、SD-SQ型全自動過濾器尺寸參數表
.png)
六、基礎預埋件尺寸圖
.png)
七、安裝維修
(1)SQ型全自動過濾裝置結構簡單，進、出水管及反沖排污均不需設置操作閥門，本裝置運至現場就位后接通進、出水管道及排污管口就可投入運行。排污管口也可直接排入下水道。
(2)本過濾裝置，安裝要求垂直度偏差≤±10℃。
(3)進水管道上要加裝壓力表(0-0.6MPa)。
(4)過濾裝置每半年補充一次濾料，先人工停止進水，放空：打開人孔及手孔，補充濾料至設計高度，每年檢修維護一次，檢查時，先人工停止進水，并放空打開人孔及手孔，取出濾料，人工進入濾器，進行檢修維護，先檢查平衡箱工作是否靈活，銹蝕的另部件要切換，損壞的帽要更換，堵塞的濾帽要疏通，最后補充濾料至設計高度。 |
