一、原 理
氣體在水中的溶解度與該氣體在水面上的分壓力、溫度和氣體種類有關。根據亨利定律可知，當水溫達到相應壓力下飽和溫度時水就開始沸騰，它在水中的溶解度就等于零。就不再溶解氣體，此時水面上的蒸汽壓力與外界壓力相等，氣體的分壓力等于零。水的沸點和水所處的壓力成正比，例如在常壓下，水100℃沸騰，壓力降低時，水的沸點也降低。真空除氧的原理就將水面上的壓力抽成真空，使常溫水沸騰，達到除氧的目的。
二、設備優點
SD-SZY型和SD-ZSZY型除氧裝置由除氧頭、除氧水箱、抽真空裝置和真空引水泵等組成，可以低位安裝，適用于蒸汽鍋爐給水除氧，熱水采暖鍋爐補給水除氧以及其它需要除去水中氣體的系統，它具有以下幾個優點：
1、本除氧裝置不僅能除去水中的氧氣，也可除去水中的二氧化碳等其它氣體；
2、除氧時不消耗蒸汽，鍋爐出力全部利用；
3、熱水采暖鍋爐房無富余蒸汽時的補給水除氧；
4、運行穩定，真空度高，操作方便；
5、從啟動到正常運行的時間快，當負荷在0～120%范圍內變化時除氧效果不變；
6、經除氧的水中不會增加含鹽量和其它雜質；
7、可低位安裝，便于小型鍋爐房單層布置，節省投資；
8、SD-SZY型為分散件設備，可根據廠房的不同結構，靈活安排布置，適應性能強；
9、SD-SZY型為一體化組裝設備，設備整體性強，占地面積小，安裝方便，設備就位后將進出水管連接好，接上電源即可投入運行。
三、除氧系統主要設備
1、除氧頭
真空除氧器是在低于大氣壓力下進行工作的，進水溫度為≤50℃，經軟化的水由除氧給水泵送至除氧頭的進水噴嘴，水在進水壓力下被霧化，噴散到除氧塔中，由于霧狀水滴具有較大的表面積，既有利于汽水間的熱交換，又有利于氣體的分離逸出，達到除氧的目的。經除氧的水繼續下流時，與下面的填料層接觸，并形成水膜，提高了除氧效果。
2、除氧水箱
除氧水箱里的水處于其飽和壓力下，沸騰狀態下的水一部分蒸發，與殘留在水中的氣體一起被抽氣管抽走，再次深度除氧，完成除氧全過程，最后除氧水就貯存在水箱中。
3、真空引水泵
由于除氧水箱中的水處于真空狀態，為克服負壓，防止水泵汽蝕，維持給水泵前一定的正壓力，除氧水箱必須放置在10米以上高位才能用一般的給水泵供水，這給一般的小型鍋爐房布置帶來一定的困難，所以配用特制的真空引水泵以實行低位安裝。
4、抽真空裝置
在真空除氧系統中，保持除氧器內的一定真空度，把溶解于水中的氣體和隨氣體一同逸出的未凝結蒸汽抽出，抽真空裝置是關鍵部件。該裝置主要由循環水泵、水噴射真空泵和循環水箱組成。循環水用自來水供給，其水溫應比進除氧器的的軟化水溫度低6-10℃以上。
5、除氧水箱水位自控裝置
為了保證除氧器在正常工作條件下安全運行，除氧水箱設有水位自動控制裝置。該裝置主要由液位計、傳感器、電磁閥組成，當水位超過最高或最低水位極限時自動報警，并能自動啟閉除氧給水泵及電磁閥。

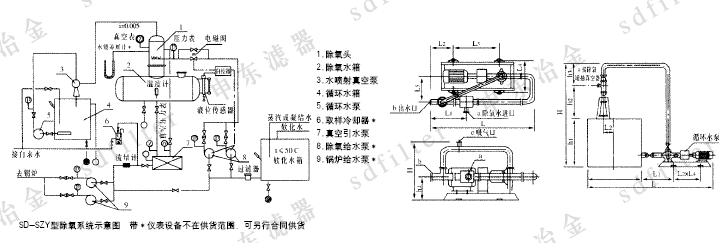

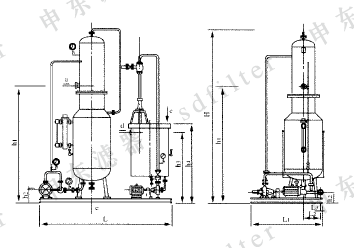

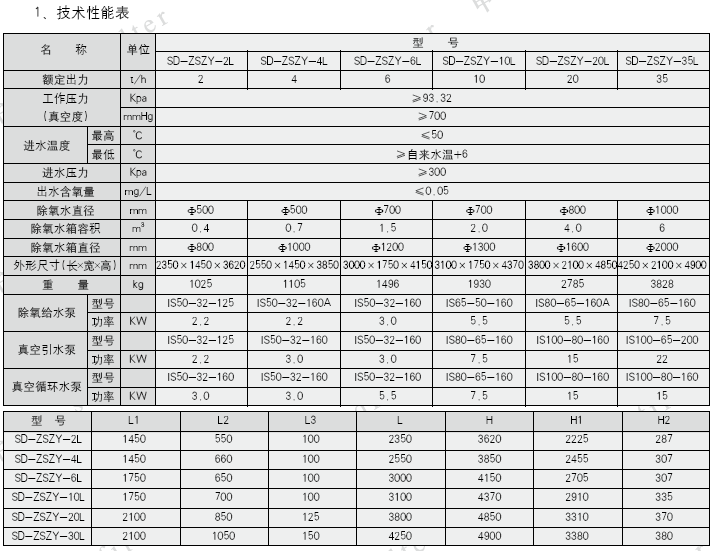

四、ZSZY型立式除氧器技術參數

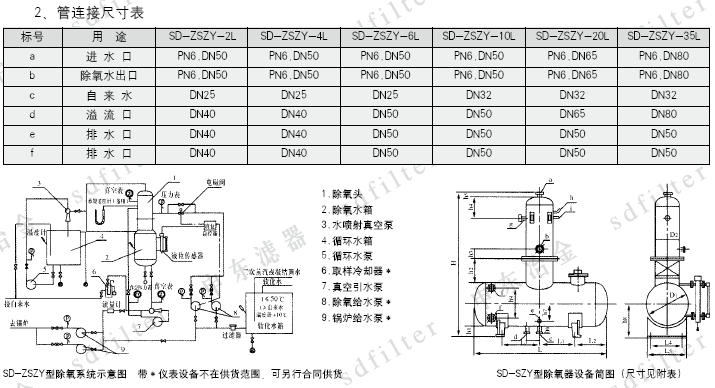

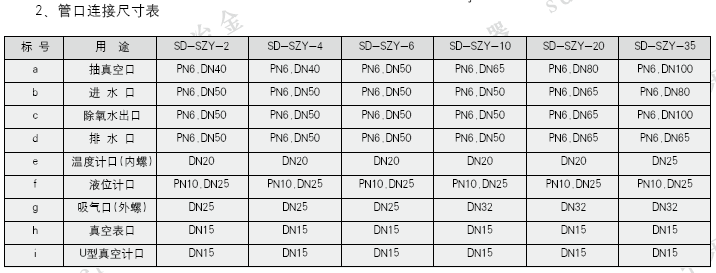

五、SD-SZY型臥式除氧器技術參數
六、運行操作
1、設備運行前必須檢查水箱及汽、水管路系統中所有閥門連接處是否嚴密，操作是否靈活，水位自控裝置、調節儀表、指示儀表等是否正常完好。運行前關閉所有閥門。
2、啟動抽真空裝置中的循環水泵，觀看水噴射真空泵和除氧頭上真空表讀數(u型水銀真空計)應基本達到水噴射真空泵工作時循環水溫的極限真空(見附表)。檢查抽真空裝置是否運行正常。
3、當除氧器內達到規定的真空度時，打開除氧給水管路上所有閥門，接通水位自動控制裝置，除氧給水泵啟動工作，除氧給水泵的出力壓力(即進除噴頭噴嘴的壓力)應大于2k g/c m2(0.2M P a)。此時除氧給水溫度應大于等于除氧頭真空度對應溫度+6～10℃。
4、當除氧水箱里的水位達到正常水位(液位計中部以上)時，先打開連接真空引水泵的吸氣口閥門，使真空引水泵內也處于負壓，除氧水箱里的水才能充滿真空引水泵。打開除氧水箱的出水閥門，幾分鐘灌滿水后，關閉吸氣口閥門，并啟動真空引水泵。當真空引水泵內部循環正常，出水壓力達3k g/c m2(0.3M P a)時，打開真空引水泵的出水閥門，同時啟動鍋爐給水泵，此時真空引水泵出水壓力應≥2k g/c m2(0.2M P a)。檢查除氧出水的流量計讀數，判斷除氧器出力是否正常(鍋爐為斷續供水時吸氣口閥門應微開)。
5、當除氧水箱安裝在10米以上高位時，不設真空引水泵，除氧水直接進鍋爐給水泵。除氧器系統出故障時，可暫打開旁通閥，軟化水直接進鍋爐給水泵。
6、除氧器內的真空度和水溫是除氧效果好壞的關鍵。除氧器內的真空就等于抽真空裝置循環水所對應的飽和壓力，為使除氧水箱里的水充分沸騰汽化。要求進除氧器的水溫大于等于循環水溫度+6～10℃或達到除氧頭上真空表讀數的對應溫度+6～10℃，可將軟化水箱與凝結水箱合并，或接一根蒸汽管到軟水箱，用水量蒸汽加熱到需要溫度范圍(水溫最高不得超過50℃)。對于熱水采暖鍋爐，可循環一部分熱網回水經水熱交換器加熱除氧補給水。
七、安裝說明
1、由于除氧器負壓運行，管道、閥門安裝必須嚴密，防止漏氣。
2、填料層鋪設必須均勻、松緊一致，并沖洗設備、管道內的雜物。
3、臥式除氧水箱支承在兩個馬鞍形支座上，為便于熱伸縮，其中一端支座為固定支座。另一端為長圓孔活動支座，基礎必須安裝墊板，螺栓擰緊后倒退二圈。
4、除氧器安裝完畢后必須進行水壓試驗，試驗壓力為2.5k g/c m2(0.25M P a)。水壓試驗合格后可用f=80mm的保溫材料保溫。
八、維修保養
1、檢修除氧頭時必須檢查內部管道、噴嘴是否松動或堵塞，填料層是否平整完好。
2、除氧器停用較長時間時，應將水箱里的水放干凈，并在內部放入吸嘲劑或涂上防腐漆，關緊所有閥門。
3、對有關控制，指示儀表要定期校驗。
4、每次檢修完、運行前要進行水壓試驗。
九、供貨范圍
1、真空除氧器(包括除氧頭和除氧水箱)；
2、抽真空裝置；
3、真空引水泵；
4、水位自控裝置；
5、本設備上壓力表、真空表等儀表。 |
