一、概述
S D G C型高爐煤氣干法除塵器以“長袋脈沖袋式除塵器”的核心技術為基礎，強化過濾、清灰、安全防爆三項功能。采用可靠完備的自動控制功能，優化整體結構，延長濾袋等易損件的使用壽命，建立和完善使用操作與維修保養等一系列制度，適應高爐噴煤安全與連續生產需求的袋式除塵裝置。
當煤氣進入除塵器時，由荒煤氣總管分配到各箱體，進入各箱體的流量由各箱體自行控制，阻力較小的箱體流量較大，阻力較大的箱體流量較小，在實際生產過程中各箱體的阻力基本相等，當某個箱體的阻力大于設定值時，該箱體進入清灰狀態。整個過程都由PLC控制系統自動控制，這樣周而復始地工作，使荒煤氣得到凈化。
二、設 備 結 構
SDGC型高爐煤氣干法除塵器主要由凈煤氣室、荒煤氣室、灰斗、噴吹裝置、煤氣放散系統、氮氣儲罐、閥門、安全泄爆閥、控制與檢測系統、氮氣工藝管道、蒸汽工藝管道、中間灰斗、卸灰閥、給料機構、輸灰機構、濾袋、濾袋龍骨、給排水系統、儲灰及加濕系統以及管道附件等組成。
三、工 作 原 理
高爐煤氣經重力除塵和冷卻器冷卻，冷卻后的煤氣溫度控制在100～250℃，再由荒煤氣主管分配到除塵器各箱體的荒煤氣室，顆粒較大的粉塵通過自然沉降，落入灰斗，細小粉塵與煤氣一起上升，粉塵被阻留在濾袋的外表面，煤氣進入濾袋內，凈化后的煤氣進入凈煤氣室，由凈煤氣總管輸入煤氣管網。
隨著濾袋積聚粉塵的不斷增多，除塵器的阻力不斷增大，當阻力達設定值時，自動控制系統發出指令，反吹清灰系統便開始工作，脈沖閥依次打開，實現脈沖清灰。
當灰斗內的灰塵累積到一定量時，卸灰閥、出料機自動啟動，灰塵經出料機均勻地卸入中間灰斗，并通過中間灰斗的卸灰閥和出料機自動地進入輸灰系統的儲灰倉，經加濕后，由卡車運輸出廠。
四、用 途
SDGC型高爐煤氣干法除塵器主要應用于冶金行業煉鐵系統高爐煤氣的凈化系統，克服了原有高爐煤氣濕式除塵的能耗大的缺點，降低了系統的運行成本。
五、主 要 特 點
1、本干法除塵器由若干除塵箱體組合而成，分別滿足不同處理量的要求，并由過濾、清灰、粉塵輸送、自動控制組成一個系統。
2、濾袋選用耐高溫、高負荷、高強度的特種濾袋，使用壽命長。
3、濾袋的更換從箱體的上部進行，換袋方便、改善勞動環境。
4、采用脈沖噴吹清灰技術，清灰能力強，除塵效率高，能耗少，用材省、占地面積小，運行穩定可靠，低成本、高效益。
5、采用西門子PLC控制系統，實現全自動控制 ，系統配備I/O模塊，中文人機界面并具有就地和遠程控制功能，控制系統可由總控室DCS系統監控。

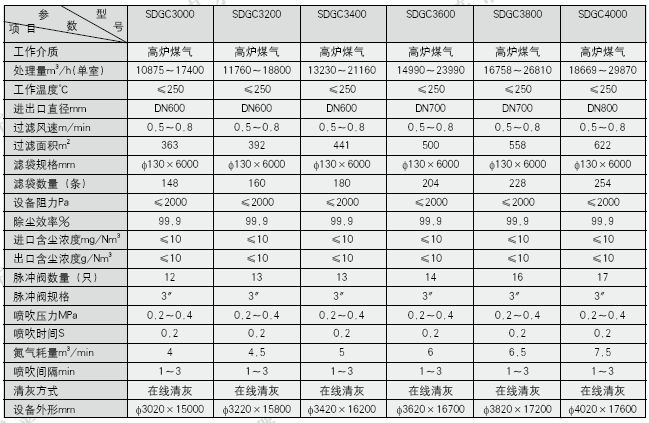

六、主要技術參數

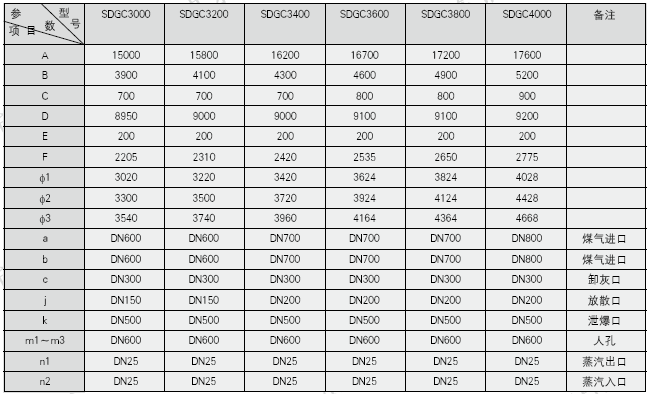

七、安 裝 尺 寸

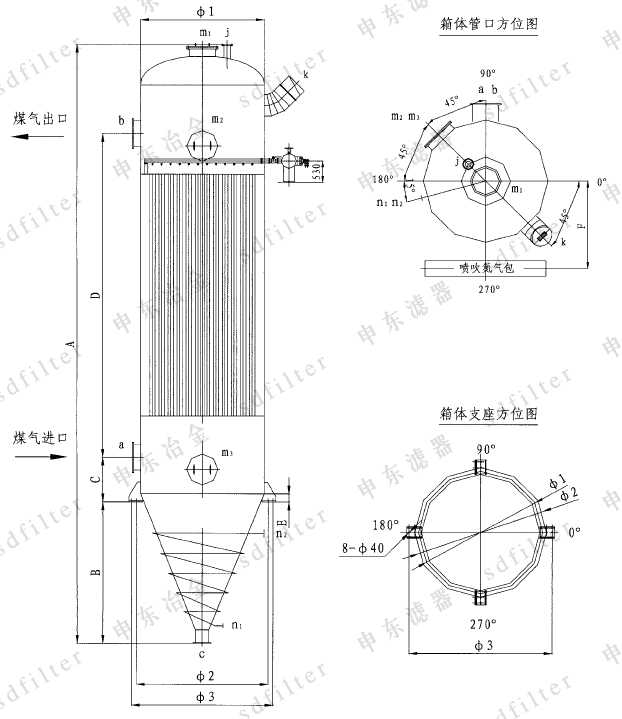

SDGC系列高爐煤氣干法除塵器安裝尺寸示意圖
 |
