一、產 品 簡 介
南通申東冶金機械有限公司是空氣過濾設備的專業制造商，從事空氣處理系統的設計、制造和安裝，并有豐富的現場施工經驗，為寶鋼、馬鋼、唐鋼等鋼鐵廠及熱電、制藥、電子、石油、石化等行業提供空氣過濾系統。
SDAF型自潔式空氣過濾器是目前國內比較新穎、先進的空氣凈化設備。與壓縮機、燃氣輪機、制氧機、高爐鼓風機等大型動力設備配套，減少大氣中灰塵的吸入，確保此類設備安全正常運行。
應用領域：冶金、電力、化工、制藥、食品、汽車、航空、建材、煙草、造紙、鑄造等行業。
二、型 號 標 注
三、結構及工作原理
S D A F型自潔式空氣過濾器主要由鋼制框架、進氣預過濾段、濾筒、文氏管、脈沖自潔噴頭、電磁閥、灰斗、卸灰閥、高精度微壓差控制器、帶PLC可編程序控制的電控箱或脈沖順序控制儀等部分組成。

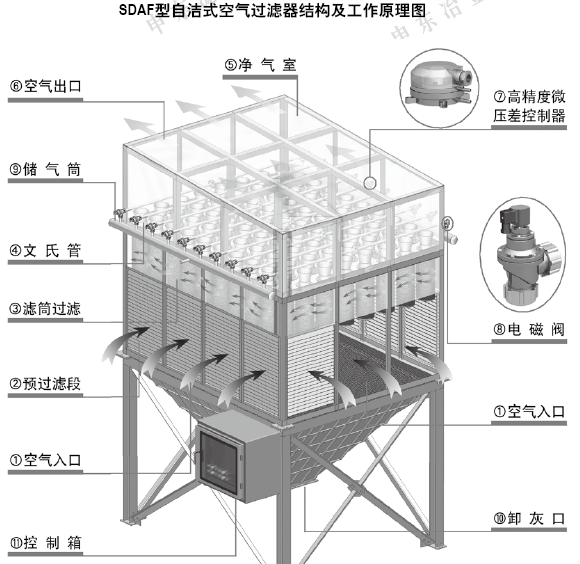

工作原理：含塵空氣進入①空氣進口，通過②預過濾段、進入③濾筒進行過濾，過濾后潔凈氣體由④文氏管進入⑤凈氣室，然后由⑥空氣出口進入壓縮機等空氣
動力設備，潔凈的氣體有助于這類設備安全、正常高效的運行。由于重力、靜電、接觸阻留、慣性擴散等綜合作用，空氣中的灰塵沉積在過濾器濾筒的外表面。
隨著濾筒外表面積聚灰塵的增多，濾筒內外的壓差不斷上升，此壓差信號通過⑦差壓控制器送入電控箱，當壓差達設定值，電控箱便發出自潔指令，⑧電磁閥會瞬間打
開約0.1～0.2秒由⑨儲氣筒送出一股壓力為0.4～0.6M Pa脈沖氣流，經文氏管噴射、卷吸、壓縮的作用把過濾器外殼的積灰吹掉，通過⑩卸灰口排出。
這種反吹自潔過濾是間斷的，每次僅少數筒(1～4個)處于反吹自潔狀態，其余更多的筒仍在繼續工作。所以SDAF型自潔式空氣過濾器具有在線自潔功能，保證壓縮機、鼓風機等空氣動力設備的連續工作。
另外，S D A F型自潔式空氣過濾器的自潔模式還有定時、手動兩種方式。三種自潔模式通過電控箱選擇設定。
四、設 備 特 點
1、本設備的核心部件——濾筒，采用先進的進口名牌產品，諾迪克系列濾筒，產品品質符合D I N71459標準和IS07750/1標準；
2、設置了前置預過濾器，減輕了濾筒負擔，進一步延長了濾筒的使用壽命，正常情況下濾筒壽命達2年以上；
3、過濾效率高，1μm達99.96%，2μm為99.99%；
4、阻力損失小，初始阻力△P＝120～300Pa；
5、在運行中若阻損異常升高，會自動發出報警信號；
6、引進的進口濾筒具有防潮功能。因此本設備在潮濕多霧地區運行不受影響，本設備自耗壓縮空氣量極小，僅為0.1～0.4m3/min，同時空氣入口可設計成冷卻空氣和防結冰結構；
7、耗電量極小，電容量僅為100～500W；
8、占地面積小，大型設備可采用多層結構，并不多占地；
9、模塊式組裝結構，對客戶的特殊要求均可滿足；
10、結構簡單、設備質量輕，質量僅為同容量布袋式空氣過濾器的1/3～1/2。
五、設備應用范圍
各行業各種類型壓縮空氣站，特別適用于多級離心空氣壓縮機。小容量壓縮機可多臺合用一臺S D A F型自潔式空氣過濾器。大容量壓縮機一臺配一臺為宜；
鋼鐵廠的高爐鼓風機；
制氧站的原料空壓機；
各種容量的燃氣輪機；
需較長時間運轉的柴油機；
對空氣含塵量要求較高的集中空調系統。例如：計算機房、中央控制室、制藥工業、食品工業、高級樓堂館所等。

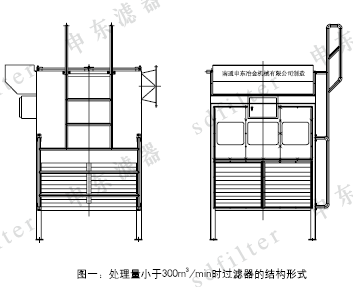

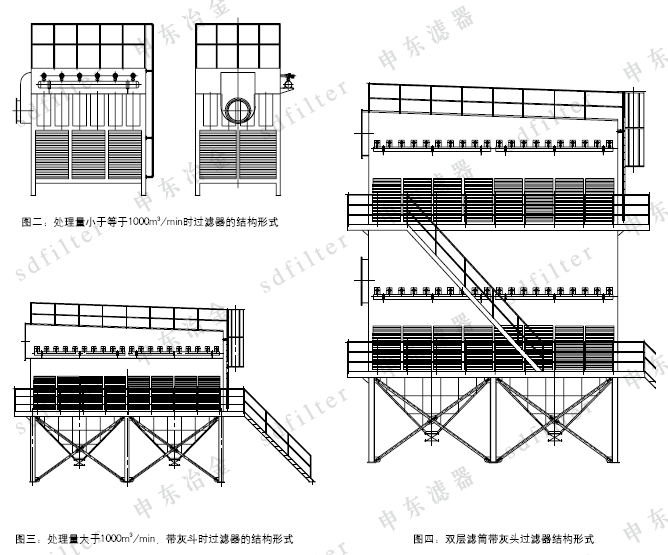

六、設備的幾種結構形式
.png)
.png) |
